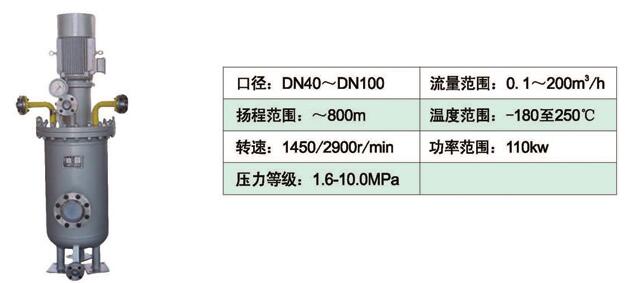

DTMMC型磁力驱动液氯专用泵

一、DTMMC液氯磁力泵总介名称:DTMMC无泄漏双壳磁力液下泵/无泄漏液氯磁力泵/双壳液氯磁力泵/液氯专用泵输送介质:液氯适用行业:氯碱,化工,易燃,易爆,易挥发,高危行业产品特点:双隔离套保护,二次密封报警、无泄漏结构形式:API685标准、桶袋式、泵与电机直联轴器连接口径:25~125mm流量:1.8-400m3/h扬程:15-125m
产品详情

一、DTMMC液氯磁力泵总介

名称:DTMMC无泄漏双壳磁力液下泵/无泄漏液氯磁力泵/双壳液氯磁力泵/液氯专用泵
输送介质:液氯
适用行业:氯碱,化工,易燃,易爆,易挥发,高危行业
产品特点:双隔离套保护,二次密封报警、无泄漏
结构形式:API685标准、桶袋式、泵与电机直联轴器连接
口径:25~125mm
流量:1.8-400m3/h
扬程:15-125m
转速:1450/2900r/min
工作温度:-20~+200℃
压力等级:1.6-5.0Mpa
功率:1.5-110kw
材料:

304、304L、316、316L、HC276

二、DTMMC液氯磁力泵概述

DTMMC无泄漏双壳磁力液下泵是介质在输送过程中防止外泄要求全封闭的适用场合而设计的液下式结构形式的泵型,其接触液体的液下部分全部采用不锈钢制造,泵主机部分全部放置在液体内,采用静密封设计,没有传统的机械密封,介质可与外部空气完全隔离,真正达到无泄漏,特别适用于,易燃,易爆,有毒,高危介质,具有耐腐蚀范围广、效率高、轴联接结构安全可靠、拆卸方便等优点,无需灌液即能抽送,由于泵运转产生的轴向力及径向力分别由滚动轴承和滑动轴承支撑,因此运行宁静无噪音,是真正集环保与节能于一身的高、科、持产品,具有耐腐蚀性强、耐磨性好、机械强度高、食品级、设计合理、结构紧凑、性能可靠、使用维修方便、效率高、高效节能。

三、DTMMC液氯磁力泵特点

1.DTMMC无泄漏双壳磁力液下泵是我公司根据HG/T2730-2012、API685-2000自行研发设计全密封、无泄漏、无污染的双壳体结构,密封点少,结构紧凑,通用性强,立式安装,维修更方便新型工业用泵;

2.泵体、内转子、泵盖、叶轮、隔离套和泵轴等过流部件材质可采用304、316、316L、904、TA2、HC276等材质;

3.泵体和泵盖采用CFD计算机流体力学设计水力部件进行模块设计和精密铸造,具有高抗汽蚀能力,尺寸精准,流道光洁,保证泵的耐腐蚀性和耐压性;

4.叶轮采用CFD计算机流体力学设计水力部件进行模块设计和精密铸造,保证了可靠的扭矩传递,其闭式结构,流道优化设计,高效率,低NPSHR值,保证了泵流量及扬程稳定性;

5.隔离套是采用316L、TA2、HC276等材质及低漩涡隔套设计,隔离套处于一个正弦交变的磁场中,在垂直于磁力线方向的截面上感应出涡电流并转化成热量。选用高电阻率、高强度的316L、TA2、HC276等材质,在降低涡流方面效果十分明显,具有较高的耐破裂压力、安全系数高,同时将泵腔与外界完全隔离,使泵室完全处于密封状态,是输送过程中达到无泄漏。

6.动环、轴套、滑动轴承采用高耐磨耐温的晶体碳化硅,碳化钨等材料,其具有强度高、耐磨性及任性好、抗腐蚀性强,有效地保证泵的使用寿命,滚动轴承采用进口NSK或SKF油脂润滑免维护轴承;

7.磁块选用钐钴2:17,它的磁能积为28兆高斯奥特斯,可耐受温度的极限是350℃,可以大程度避免退磁,使得磁材料的理论使用寿命高达20年;

8.泵轴向力自平衡结构是利用水力学原理,通过流体压差自动平衡轴向力,滚动轴承的推力盘只是在启动和停车瞬间承受不平衡轴向力,能做到在工况点轴向力几乎为零,大大提高了整机运行的稳定性;

9.磁力泵采用双滑动轴承结构,运行更平稳,使介质流通顺畅、滑动轴承的润滑效果佳;轴套和滑动轴承中的弹性垫片结构,延长轴承的使用寿命,减少泵的振动,同时避免了由于高温条件引起的滑动轴承胀裂;

10.无泄漏,所有密封点采用封闭式静密封密封,通过磁性联轴器驱动,不需要氮气密封,安全、经济和高效,彻底解决了介质泄漏;

四、DTMMC液氯磁力泵工作范围


五、DTMMC应用范围

广泛应用于石油、化工、煤化,制碱、冶炼、稀土、农药、染料、医药、科研机构、国防工业等生产流程中易挥发,易燃、易爆,有毒、有害等高危介质的输送。

六、DTMMC液氯磁力泵注意点

1.输送比重大于1.3mg/cm3的介质应在订货时说明;

2.禁止空运转;

3.禁止输送含有颗粒或有结晶的介质。

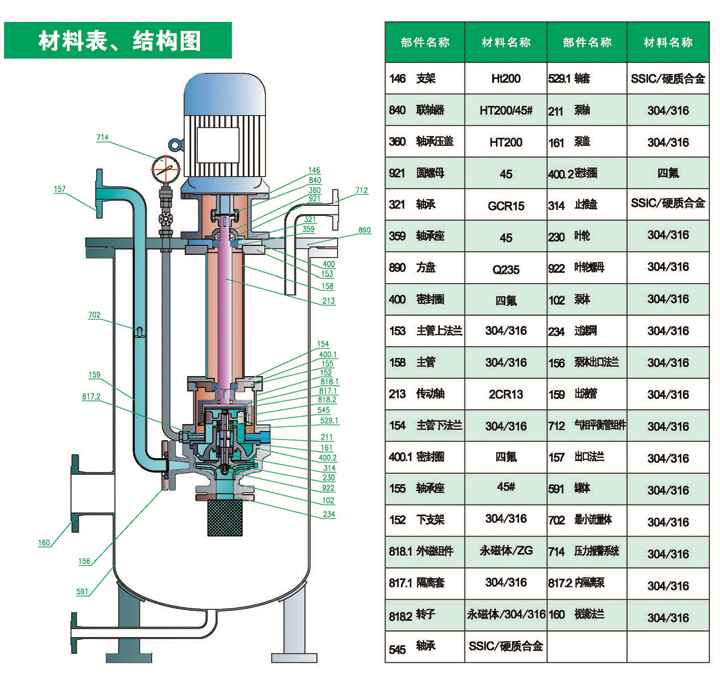

七、DTMMC液氯磁力泵结构示意图


八、DTMMC磁力泵性能参数表

型号转速
r/min
流量
m3/h
扬程
m
效率
汽蚀余量
m
进口X出口
mm
电机功率
kw
25DTMMC-2029001.522282.525×202.2
22034.52.5
3.218.5363
25DTMMC-3229001.534.3242.525×203
232322.5
3.229.6333
25DTMMC-5029001.552.5282.525×205.5
250322.5
3.248303
25DTMMC-8029001.582262.525×2011
280302.5
3.278.5283
32DTMMC-202900222402.532×202.2
3.220442.5
5.518.5423
32DTMMC-322900234.3402.532×203
3.232442.5
5.529.6423
32DTMMC-502900252.5322.532×205.5
3.250362.5
5.548343
32DTMMC-802900282262.532×2011
3.280302.5
5.578.5283
40DTMMC-2029004.422412.540×252.2
6.320462.5
8.318.5433
40DTMMC-3229004.434.3352.540×253
6.332402.5
8.329.6383
40DTMMC-5029004.452.5262.540×257.5
6.350332.5
8.348323
40DTMMC-8029004.482242.540×2511
6.380282.5
8.378.5283
50DTMMC-2029007.52243250×323
12.520512
1518.5492.5
50DTMMC-3229007.534.333250×324
12.53244.52
1529.6462.5
50DTMMC-5029007.552.528250×327.5
12.550372
154840.52.5
50DTMMC-8029007.58223250×3215
12.580322
1578.536.52.5
65DTMMC-2029001521.837265×504
2520572
3018.5602.5
65DTMMC-322900153544265×505.5
2532532
3030572.5
65DTMMC-502900155341265×4011
2550502
304753.52.5
65DTMMC-802900158234265×4018.5
2580462
3078502.5
65DTMMC-125290015127282.565×4030
25125392.5
3012348.53
80DTMMC-2029003022.553380×657.5
5020573
6018473.5
80DTMMC-3229003036522.580×6511
5032622.5
6029603
80DTMMC-5029003053532.580×5015
5050602.5
6047583
80DTMMC-8029003084442.580×5030
5080552.5
6075573
80DTMMC-125290030128392.580×5045
50125482.5
6012347.53
100DTMMC-2029006024594100×8011
10020674.5
12016.5575
100DTMMC-3229006036563.5100×8015
10032674
12028685
100DTMMC-5029006054573100×6530
10050673.6
12047664.8
100DTMMC-8029006087523.5100×6545
10080633.8
12074.5624.8
100DTMMC-125290060133483100×6575
100125573.6
120118594.2
125DTMMC-20290012023634.5125×10022
20020724.5
24018655
125DTMMC-32290012035573.8125×10030
20032704.2
24028695
125DTMMC-50145012055572.5150×12545
10050702.5
24045673
150DTMMC-201450120132.5564125×10022
20020654.5
240120585
150DTMMC-32145012052512.5125×10030
20032572.5
24048.5533
150DTMMC-50145012053562.5150×12545
20050652.8
24046583.5
200DTMMC-20145024021.5683.5200×15037
40020744.3
46017.5705
200DTMMC-32145024037623200×15075
40032743.5
46028.5724
200DTMMC-50145024055623200×150110
40050733.8
46045704.5
250DTMMC-20145060022754.1250×20075
80020785
96016776
250DTMMC-32145060034734.8250×20090
80032755.5
96028756.4
250DTMMC-50145060054.5553.5250×200160
80050684.3
96039705
300DTMMC-321450155035583.6300×250220
140032744.5
130026655.4
300DTMMC-501450155055654.1300×250315
140050755
130042.5736
