产品简介

CZB-D型自吸式磁力泵既有CQ型磁力泵全密封、无泄漏、耐腐蚀的特点。又集自吸于一身，不需底阀和引灌水，自吸高度4米，可广泛用于石油、化工、制药、电镀、印染、食品、科研等单位，抽送酸、碱、油类及稀有贵重液、毒液、挥发性液体，以及循环水设备配套，特别是易漏、易燃、易爆液体的抽送。

CZB-D型自吸磁力驱动泵（工作原理） 本泵采用外混式轴向回水泵体结构，泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部份组成，结构见图一。CZB-D型自吸磁力泵启动后，在离心力的作用下，吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气氷混合物，混合物经蜗壳进入气液分离室，随着速度减慢，导致气水分离，空气由泵出液口排出，液经回水孔返回泵内， 经过多次循环，进液管道中的空气被排净，使泵内形成一定的真空度，达到自吸的作用。

型号意义

产品优势

CZB-D型自吸磁力泵以静密封取代动密封，使泵的过流部件处于完全密封状态，彻底解决了其它泵机械密封无法避免的跑、冒、滴、漏之弊病，泵体及过流部件的材料均采用了耐腐蚀的不锈钢、钢玉陶瓷、四氟石墨等材料制造，既有CQ型磁力驱动泵的功能，又集皂吸于一身，不需底阀和引灌水，自吸高度4米。该磁力泵结构紧凑，外形美观，体积小，噪音低，运行可靠，使用维修方便。

选型范围

CZB-D型自吸式磁力驱动泵可广泛用于石油、化工、制药、电镀、印染、食品、科研等单位抽送酸、碱、油类及稀有贵重液、毒液、挥发性液体，以及循环水设备配套，特别是易漏、易燃、易爆液体的抽送。

性能参数

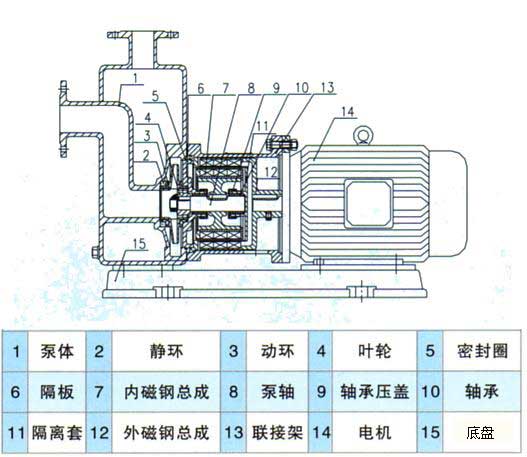

结构图纸

安装尺寸

1.开箱后检查泵铭牌，校对CZB-D型自吸式磁力驱动泵主要参数是否与使用要求相符。

2.自吸泵应水平安装，泵体不得承受管路重量。

3.泵与管路应保持良好的密封。 CZB-D型自吸式磁力泵（安装尺寸） 本数据仅供参考。

注意事项

1. 因CZB-D型自吸式磁力驱动泵轴承的冷却和润滑是靠被输送的介质，所以绝对禁止空运转，同时避免在工作中途停电后再启动时所造成时空栽运转。

2. 被输送介质中，若含有固体颗粒，泵入口要加过滤网：如含有铁磁质微粒，需加磁性过滤器。

3. 泵在使用中环境温度应小于40℃，电机温升不得超过75℃。

4. 被输送的介质及其温度应在泵材允许的范围内（详见附表〕。金属泵的使用温度〈100℃；，被输送的介质比重≦1.3；介质比重〈1.3时，将影响技术性能。

5. 对于输送液为易沉淀结晶的介盾，使用后应及时清洗，排净泵内积液。

6. CZB-D型自吸式磁力泵运行500小时后，应拆检思承和端面动环的磨损情况，若轴承和轴套的间隙大于0.5~1mm,叶轮轴向窜动1.5~2mm时，应更换轴承和轴向动环。

泵主要材料的耐腐蚀性能（供参考） 附表

符号说明：v-优良，√ -良好，o-可用，但腐蚀明显，× -腐蚀严重，不适用。

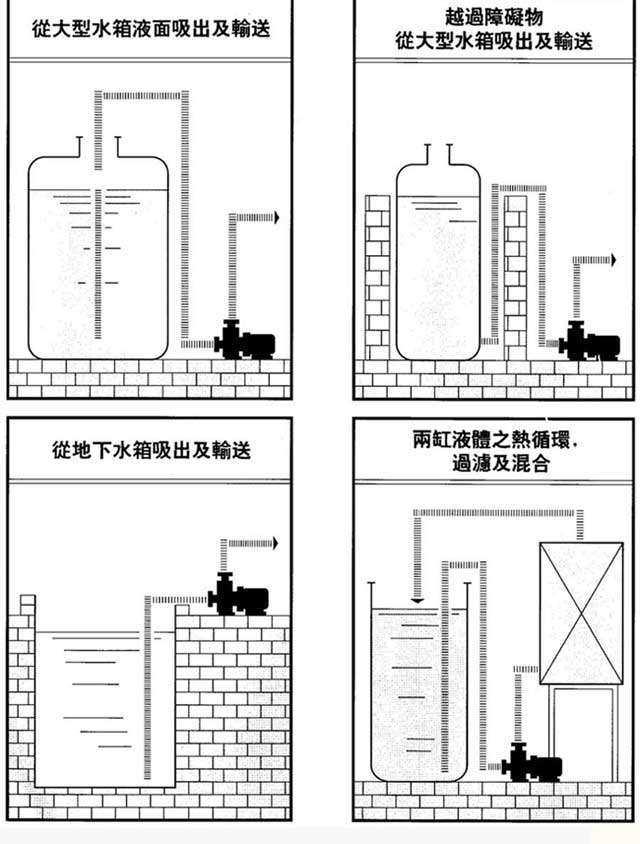

应用案例
